碳钢法兰平面、突面钢制管法兰盖标准

Steel pipe blank flanges with flat face or raised face




范围

本标准规定了公称压力PN 为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa和公称压力PN为2.0、5.0、11.0、15.0、26.0、42.0MPa的平面、突面钢制管法兰盖的型式和尺寸。

本标准适用于公称压力PN0.25~PN42.0MPa的平面、突面钢制管碳钢法兰盖。

2 引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为。所有标准都会被修订,使用本标准的各方应探讨使用下列标准新版本的可能性。

GB/T 9112—2000 钢制管法兰 类型与参数

GB/T 9124—2000 钢制管法兰 技术条件

碳钢法兰盖的型式与尺寸

3.1 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5 和PN4.0MPa 平面钢制管法兰盖的型式应符合图1 的规定,尺寸应符合表1~表6的规定。

3.2 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa突面钢制管法兰盖的型式应符合图2的规定,尺寸应符合表1~表9的规定。

3.3 PN2.0MPa平面钢制管法兰盖的型式应符合图3的规定,尺寸应符合表10的规定。

3.4 PN2.0和PN5.0MPa突面钢制管法兰盖的型式应符合图4的规定,尺寸应符合表10和表11的规定。

3.5 PN11.0、PN15.0、PN26.0 和PN42.0MPa 突面钢制管法兰盖的型式应符合图5 的规定,尺寸应符合表12~表15的规定。

4 法兰盖的技术要求

4.1 法兰盖的技术要求应符合GB/T 9124的规定。

4.2 碳钢法兰盖在不同温度下的大无冲击工作压力应符合GB/T 9124—2000附录A(标准的附录)的规定。

5 标记

5.1 法兰盖应按公称通径、公称压力、密封面型式代号和标准编号进行标记。

5.2 法兰盖密封面的型式代号应符合GB/T 9112的规定。

5.3 标记示例

公称通径80mm、公称压力2.5MPa(25bar)的平面钢制管法兰盖:法兰盖 DN80-PN25 FF GB/T 9123.1—2000

公称通径80mm、公称压力5.0MPa(50bar)的突面钢制管法兰盖:法兰盖 DN80-PN50 RF GB/T 9123.1—2000

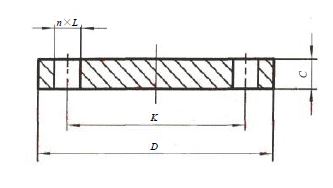

图 1 平面(FF)钢制管法兰盖

图 1 平面(FF)钢制管法兰盖(适用于PN0.25、PN0.6、PN1.0、PN1.6、PN2.5 和PN4.0MPa)

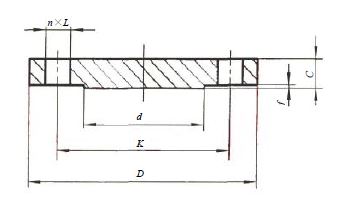

图2 突面(RF)钢制管法兰盖

图2 突面(RF)钢制管碳钢法兰盖(适用于PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa)

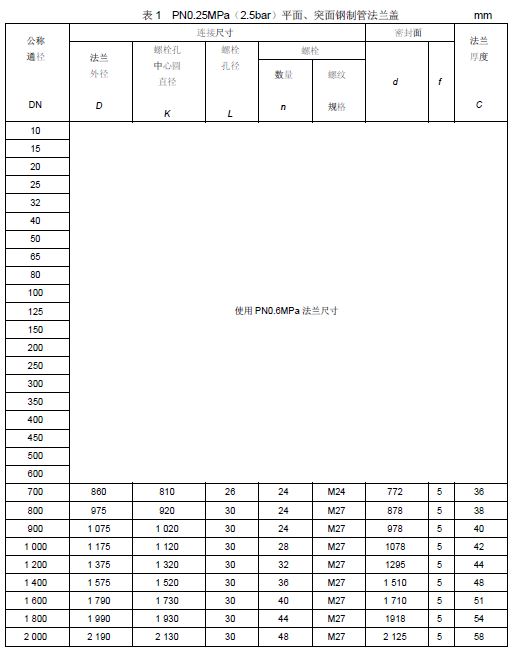

表1 PN0.25MPa(2.5bar)平面、突面钢制管法兰盖

表1 PN0.25MPa(2.5bar)平面、突面钢制管法兰盖

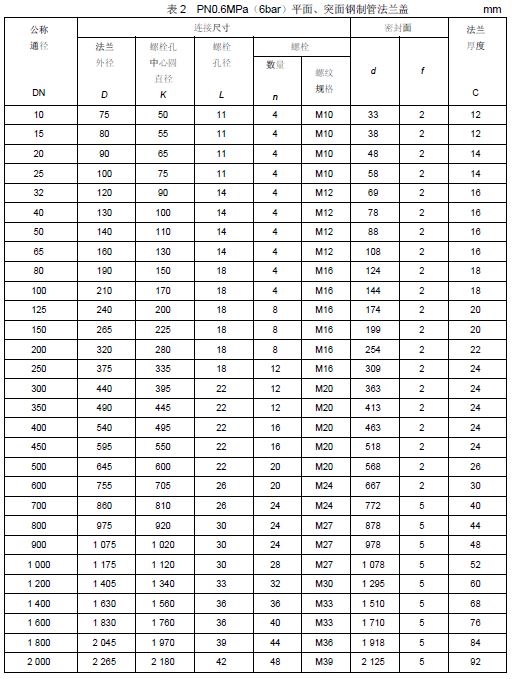

表2 PN0.6MPa(6bar)平面、突面钢制管法兰盖

表2 PN0.6MPa(6bar)平面、突面钢制管法兰盖


表3 PN1.0MPa(10bar)平面、突面钢制管法兰盖

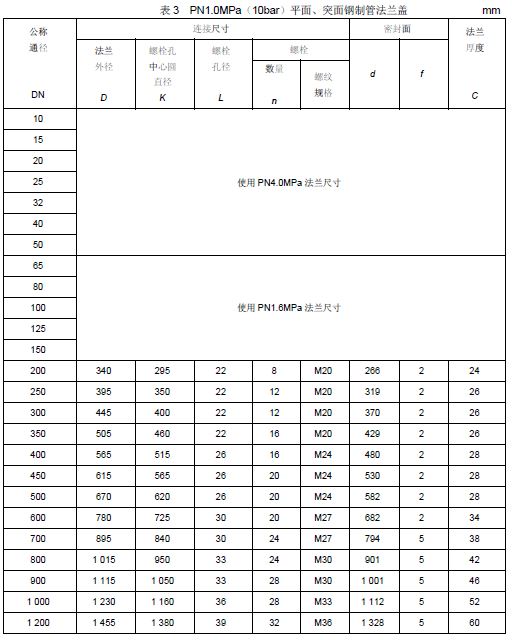

表3 PN1.0MPa(10bar)碳钢法兰平面、突面钢制管法兰盖

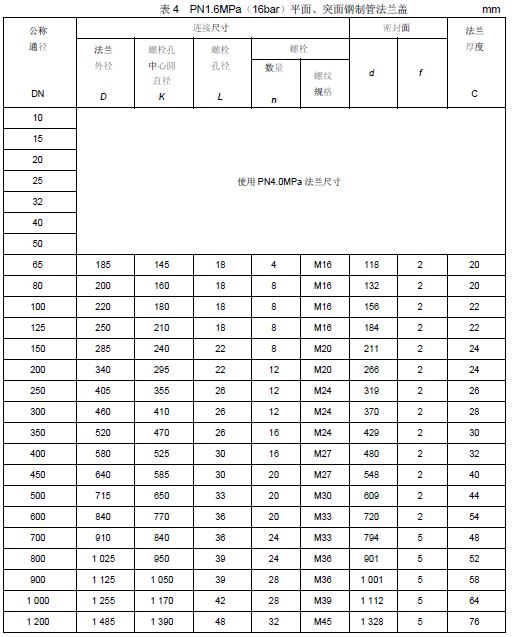

表4 PN1.6MPa(16bar)平面、突面钢制管法兰盖

表4 PN1.6MPa(16bar)平面、突面钢制管法兰盖


表5、表6

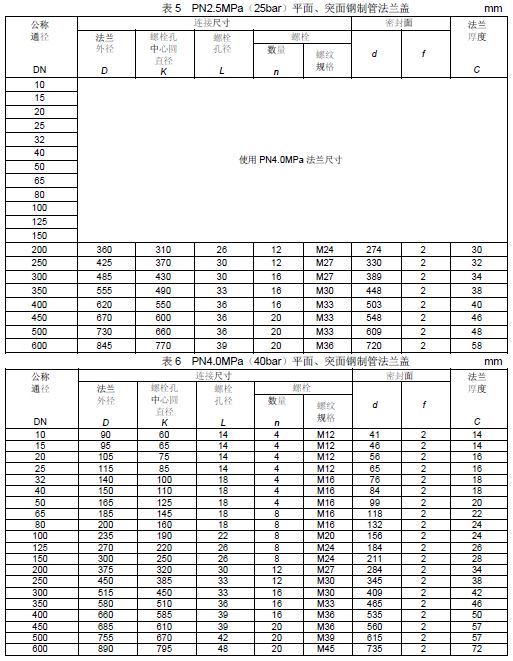

表5 PN2.5MPa(25bar)平面、突面钢制管法兰盖、表6 PN4.0MPa(40bar)平面、突面钢制管法兰盖

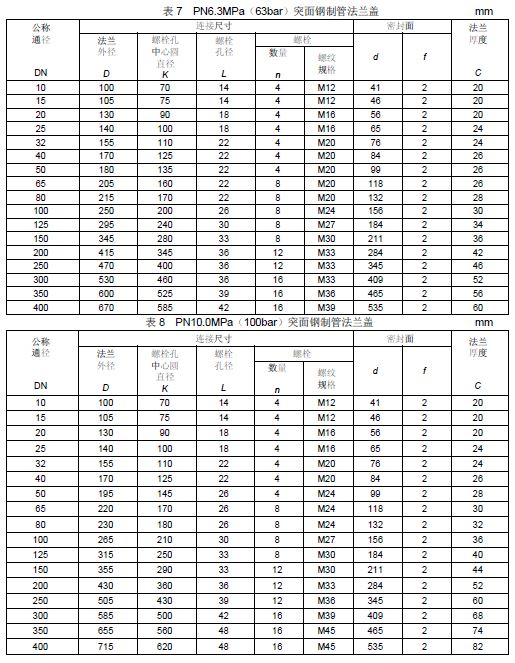

http://www.hbkhgj.com/表7、表8

表7 PN6.3MPa(63bar)突面钢制管法兰盖、表8 PN10.0MPa(100bar)突面钢制管法兰盖

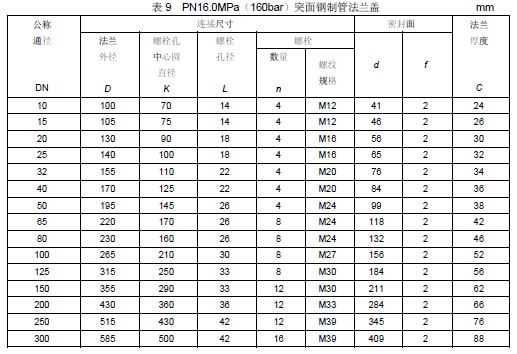

表9 PN16.0MPa(160bar)突面钢制管法兰盖

表9 PN16.0MPa(160bar)突面钢制管法兰盖





图 3 平面(FF)钢制管法兰盖

图 3 平面(FF)钢制管法兰盖(适用于PN2.0MPa)


图 4 突面(RF)钢制管法兰盖

图 4 突面(RF)钢制管碳钢法兰盖(适用于PN2.0和PN5.0MPa)http://www.hbkhgj.com/


图 5 突面(RF)钢制管法兰盖

图 5 突面(RF)钢制管法兰盖(适用于PN11.0、PN15.0、PN26.0和PN42.0MPa)





表10、表11

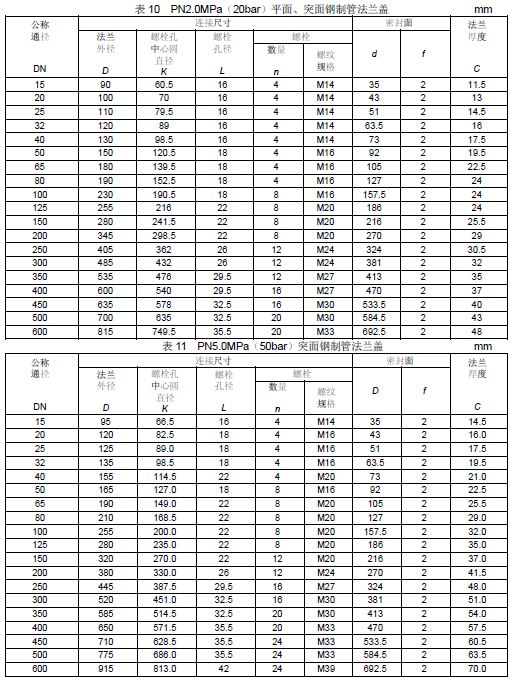

表10 PN2.0MPa(20bar)平面、突面钢制管法兰盖、表11 PN5.0MPa(50bar)突面钢制管法兰盖

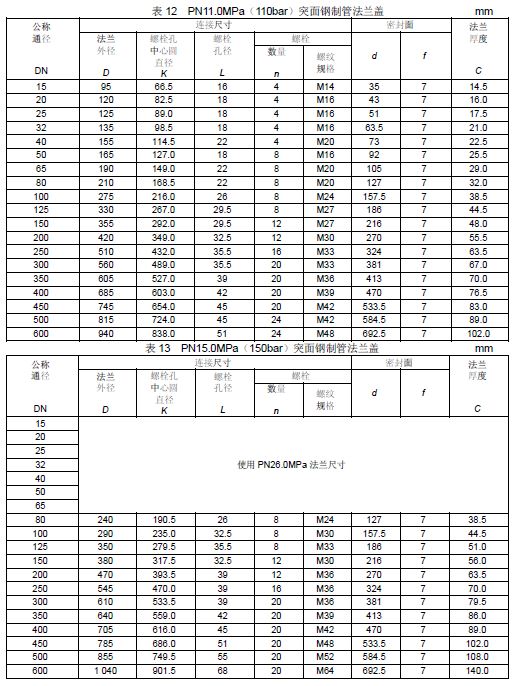

表12、表13

表12 PN11.0MPa(110bar)突面钢制管法兰盖、表13 PN15.0MPa(150bar)突面钢制管法兰盖


表14、表15

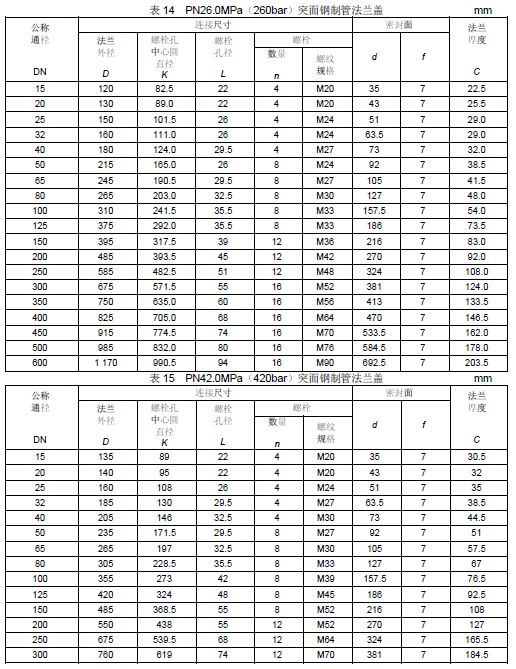

表14 PN26.0MPa(260bar)突面钢制管法兰盖、表15 PN42.0MPa(420bar)突面钢制管法兰盖http://www.hbkhgj.com/
