碳钢法兰蝶阀的特点与分类

Time:2015-05-15 20:27 The author :KANGHAO HIGH PRESSURE PIPE FITTINGS FACTORY Click: Number

碳钢法兰蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可启闭,操作简单,同时该阀门具有良好的流体控制特性。 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。 碳钢法兰蝶阀处于   开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

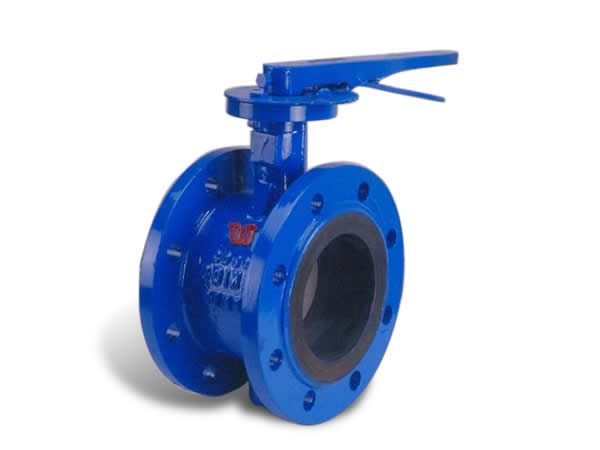

法兰蝶阀



1简介



碳钢法兰蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压蝶阀的密封。法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀门的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性,从而使蝶阀的寿命得以提高。

碳钢法兰蝶阀其密封原理和结构特点同普通中线型蝶阀相同。

碳钢法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座,使阀座在具有弹性的同时强度好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的性能。

2特点

碳钢法兰蝶阀主要特点为:

1、小巧轻便,容易拆装及维修,并可在任意位置安装。

2、结构简单、紧凑,操作扭矩小,90°回转开启。

3、流量特性趋直线,调节性能好。

4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。

6、密封件可换,且密封达到双向密封。

7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。

8、该阀可设计成法兰连接和对夹连接。

9、驱动方式可选择手动、电动或气动。

碳钢法兰蝶阀适用于温度≤120℃≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

3相关信息

采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到   密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用,主要的是正确选择 阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上广泛应用,而且还应用于热电站的冷却水系统。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,碳钢法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。

处于   开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力将很小,估计有较好的流量控制特性。碳钢法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到   密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。

4分类蝶阀

按连接方式分类:

(1)对夹式蝶阀:对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀的阀体圆柱形通道内,圆盘形蝶板绕着轴向旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。对夹式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于   开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,具有较好的流量控制特性。

蝶阀

有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
