平焊和对焊在法兰和管道连接中的不同点

Time:2015-05-10 09:42 The author :KANGHAO HIGH PRESSURE PIPE FITTINGS FACTORY Click: Number

平焊和对焊是法兰和管道连接时的焊接方式,平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口,对焊法兰的焊接安装需要法兰双面焊。 对焊法兰的法兰和管道连接时采用的焊接方式为对焊,焊缝为和管道与管道焊接类似,一般管径小的采用氩弧焊接打底,手工焊接盖面,管径大的才采用双面焊。

对焊法兰用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性.公称压力为0.25~2.5MPa的对焊法兰采用凹凸式密封面。

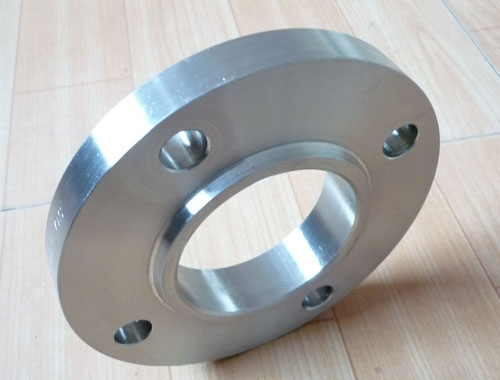

平焊法兰和对焊法兰

对焊法兰的优点:

对焊法兰不易变形,密封好,应用广泛,有相应的刚性与弹性要求和合理的对焊减薄过渡,焊口离接合面距离大,接合面免受焊接温度变形,它采取比较复杂的嗽叭形体结构,适用于压力或温度大幅度波动的管线或高温、高压及低温的管道,一般用于PN大于2.5MPa的管道及阀门的连接;也用于输送价格昂贵、易燃、易爆介质的管路上。

水平方向焊接法兰水平板焊接一般叫平焊。焊缝倾角0°~5、焊缝转角0°~10°的焊接位置称为平焊位置,而在平焊位置进行的焊接就称为平焊。这种焊接位置属于焊接全位置中,容易焊的一个位置。

平焊碳钢法兰适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种。光滑式平焊法兰的应用量大.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜。对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道,也用于输送价格昂贵、易燃、易爆介质的管路上。
